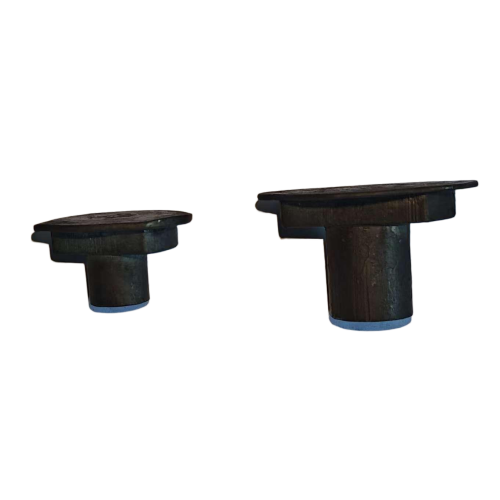

Componente em branco de cabeça esférica usinado com precisão

Visão geral do produto

Blanks de cabeça esférica semiacabados de alta precisão fabricados estritamente de acordo com os desenhos do cliente, projetados para aplicações críticas de peças automotivas . Esses componentes oferecem total flexibilidade de fabricação: o processo de perfuração é totalmente negociável e os materiais podem ser selecionados entre aço de médio carbono, aço inoxidável, 40Cr ou outras ligas. As imagens exibidas mostram amostras reais acabadas ou incompletas da nossa produção; eles servem como uma referência de aparência autêntica, não como ilustrações genéricas. Isso garante que você conheça com precisão a qualidade da superfície, a margem de usinagem e a geometria que você pode esperar de seus componentes de precisão.

Especificações Técnicas

• Materiais negociáveis: Aço médio carbono (C45, C55), aço inoxidável (304, 316), 40Cr, 20CrMnTi, 35CrMo e outras ligas mediante solicitação.
• Conformidade do desenho: 100% produzido a partir de desenhos 2D/3D fornecidos pelo cliente; as tolerâncias seguem a ISO 2768-m ou mais rigorosas mediante acordo (por exemplo, ±0,1 mm em dimensões críticas).
• Estágio de processamento: Blank semiacabado de precisão — operações de furação/usinagem (furos passantes, furos cegos, rebaixos) podem ser incluídas se negociadas.
• Referência de aparência: As fotos do produto (acabado/semi-acabado) são amostras reais, fornecendo um padrão visual preciso para acabamento superficial e características geométricas.
• Faixa de dimensões: Adequado para componentes automotivos de precisão (normalmente Ø8–Ø70 mm), produzidos de acordo com desenho com margem de usinagem consistente.
• Condição da superfície: Forjada, descalcificada ou preparada para posterior usinagem de precisão/tratamento térmico.

Características e vantagens do produto

• Precisão baseada no desenho: cada peça bruta é adaptada aos seus desenhos proprietários, eliminando o retrabalho e garantindo uma margem de usinagem ideal para o acabamento final.
• Furação e usinagem negociáveis: Ao contrário dos blanks padrão que exigem furação 100% interna, oferecemos versões pré-perfuradas, escareadas ou parcialmente torneadas, reduzindo significativamente o tempo de usinagem secundária.
• Ampla seleção de materiais: aço de médio carbono para resistência econômica, aço inoxidável para resistência à corrosão ou 40Cr para maior tenacidade – você escolhe com base nos requisitos mecânicos do seu componente.
• Referência de aparência autêntica: Nossas imagens são amostras reais de pedidos anteriores. Eles estabelecem expectativas claras e são usados ​​pelo nosso CQ como amostras mestre para inspeção visual.
• Projetado para acessórios automotivos de precisão: Ideal para componentes do sistema de direção, juntas esféricas de suspensão e peças de ligação onde a precisão dimensional é crítica.
• Qualidade consistente: inspeção 100% visual em relação à amostra de referência e amostragem dimensional garantem que cada lote atenda às especificações aprovadas.

Passo a passo: do molde ao componente de precisão acabado

1. Forneça seu desenho de componentes de precisão – Compartilhe CAD 2D/3D com legenda de material (carbono médio, inoxidável, 40Cr, etc.) e quaisquer notas de perfuração/usinagem.
2. Confirmação de material e usinagem – Concordamos com o tipo de aço e se a pré-usinagem (furação, escareamento, torneamento) será realizada.
3. Forjamento de matriz fechada de precisão – O blank de cabeça esférica é forjado em formato quase final com fluxo de grão controlado, otimizando as propriedades mecânicas.
4. Pré-usinagem opcional – Se negociado, realizamos operações de furação, mandrilamento ou torneamento antes do tratamento térmico.
5. Inspeção contra amostra de referência – Cada lote é comparado com a amostra mestre mantida (aparência e dimensões críticas).
6. Entrega e usinagem final de precisão – Você recebe peças brutas prontas para acabamento com geometria consistente, exigindo remoção mínima de material para rosqueamento, endurecimento ou revestimento final.

Cenários de aplicação

Nossos blanks de cabeça esférica usinados com precisão são componentes essenciais de veículos encontrados em:

• Sistemas de direção – terminais de direção de precisão, tirantes e braços de direção para automóveis de passageiros e veículos comerciais.
• Articulações esféricas de suspensão para sedãs, SUVs e caminhões leves que exigem tolerâncias rigorosas.
• Peças automotivas do chassi – pivôs do braço de controle e pontos de ligação onde o ajuste preciso é fundamental.
• Equipamentos industriais de precisão – extremidades de haste de cilindros hidráulicos, ligações de máquinas de construção.
• Acessórios automotivos de alto desempenho para sistemas de suspensão e direção atualizados que exigem tolerâncias rígidas.

Graças à adaptabilidade do material (inoxidável para áreas propensas à corrosão, 40Cr para zonas de alta tensão), esses blanks funcionam de maneira confiável em diversas aplicações de precisão.

Principais benefícios para fabricantes de componentes de precisão

• Reduza a usinagem interna: a pré-usinagem opcional reduz o tempo de ciclo e os custos com ferramentas para peças de direção e suspensão de precisão.
• Menor complexidade de estoque: solicite peças brutas que correspondam exatamente ao desenho do seu componente – sem necessidade de modificar peças genéricas ou manter um grande estoque de peças forjadas brutas.
• Transparência do material: Aço médio carbono certificado, inoxidável, 40Cr com rastreabilidade total (relatórios de teste incluídos).
• Eficiência de custos: Produtos semiacabados de precisão eliminam o excesso de material e reduzem o peso da carga, ao mesmo tempo que minimizam o desperdício durante a usinagem final.
• Confiança na qualidade: fotos reais do produto (não renderizações) fornecem uma expectativa precisa da aparência e da margem de usinagem antes do envio.
• Tempo de lançamento no mercado mais rápido: peças pré-usinadas podem ir diretamente para o acabamento final de precisão, acelerando a produção de componentes.

Certificações e conformidade da indústria

• Sistema de gestão de qualidade certificado ISO 9001:2015 cobrindo todas as etapas de produção.
• IATF 16949 disponível mediante solicitação para produção em série automotiva (especificamente para peças automotivas ).
• Certificados de teste de material (EN 10204 3.1) para aço médio carbono, aço inoxidável e lotes 40Cr.
• Conformidade com RoHS e REACH onde são aplicados tratamentos de superfície (por exemplo, fosfatização).

Apoiamos auditorias de clientes e podemos fornecer relatórios de inspeção dimensional por remessa, incluindo dados CMM, se necessário.

Opções de personalização

• Material: Aço médio carbono (C45, C60), inoxidável (304, 316, 430), 40Cr, 20CrMnTi ou qualquer liga acordada.
• Furação / usinagem: Furos cegos, passantes, rebaixos, chanfros, torneamento parcial ou acabamentos superficiais específicos – nos adaptamos às suas necessidades de blanks.
• Estado de tratamento térmico: Forjado, normalizado ou temperado e revenido (se especificado no desenho).
• Preparação da superfície: Jateamento, fosfatização ou proteção temporária contra ferrugem (óleo/cera).
• Embalagem: Caixas de aço a granel, caixas individuais ou etiquetadas de acordo com as necessidades da sua linha de montagem de precisão.

Tudo – desde o material até à pré-usinagem – é negociável, exatamente como indicado na descrição original do produto.

Processo de Produção e Controle de Qualidade

1. Verificação de matéria-prima – Análise química e teste de dureza para cada lote recebido (médio carbono, inoxidável, 40Cr).
2. Forjamento de matriz de precisão – Realizado em prensas mecânicas com matrizes fechadas para obter formato quase final com fluxo ideal de grãos e estiramento mínimo.
3. Corte e jateamento – Remoção de rebarbas e limpeza de superfície, preparação para inspeção e usinagem opcional.
4. Usinagem de precisão opcional – operações CNC se negociadas (furação, mandrilamento, torneamento, chanframento).
5. Inspeção visual 100% – Comparação de cada branco com a aparência da amostra de referência.
6. Amostragem dimensional – De acordo com AQL ou critérios definidos pelo cliente, utilizando medidores calibrados e CMM se necessário.
7. Embalagem protetora e expedição – Para preservar a qualidade da superfície e a integridade dimensional durante o transporte.

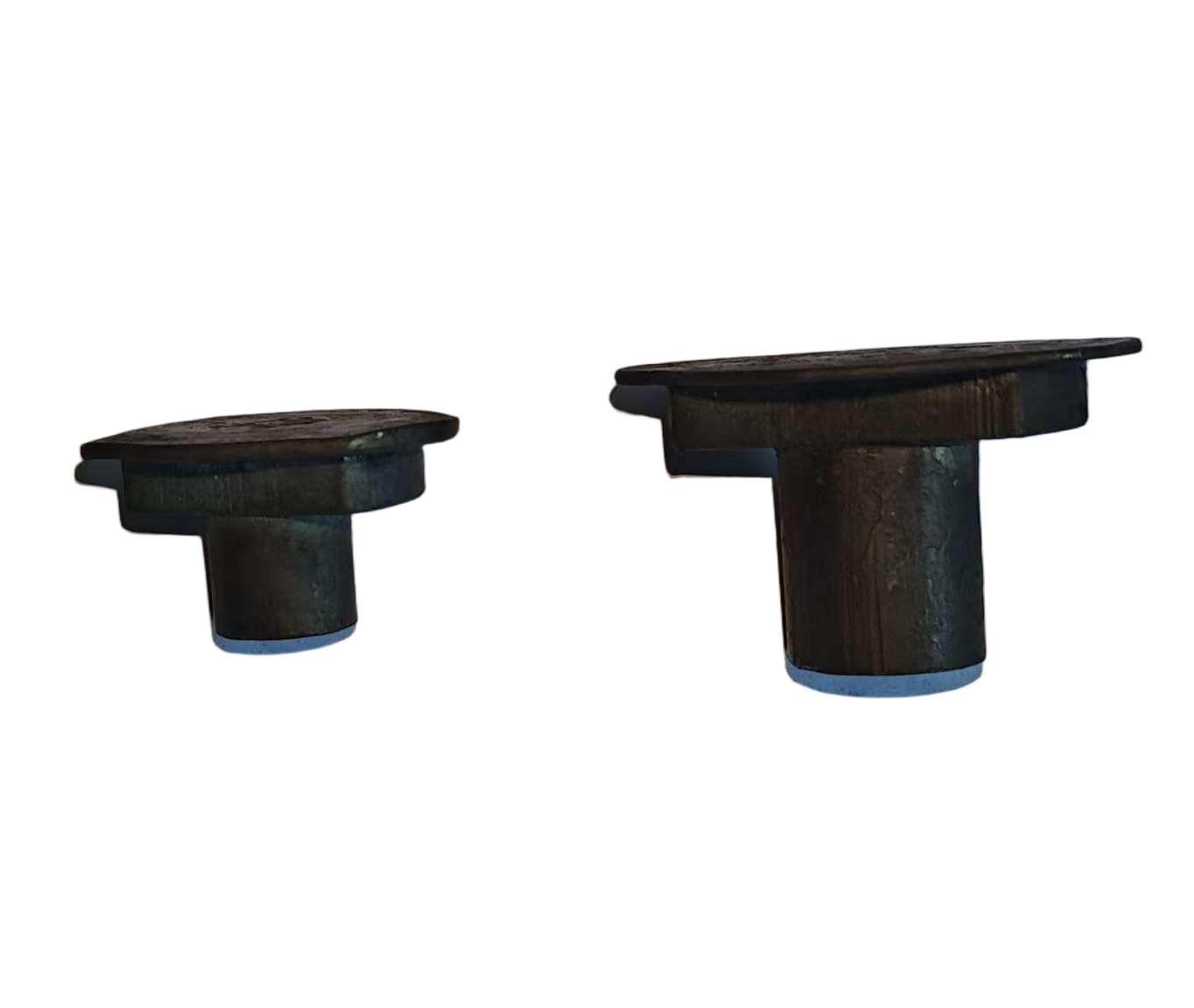

As imagens de produtos acabados/semi-acabados mostradas nesta página são usadas como verdadeiros mestres de inspeção em nossa oficina.

O que dizem os fabricantes de componentes de precisão

• "Usamos essas peças brutas de precisão para nossos componentes de veículos de direção. As peças brutas de 40Cr chegam com uma margem de usinagem consistente, e a pré-perfuração opcional nos economizou 20% do tempo de usinagem. A aparência corresponde exatamente à amostra." – Engenheiro Sênior, fabricante alemão de direção de precisão.
• "Para nossas peças automotivas de suspensão, precisávamos de peças brutas de aço inoxidável com tolerâncias dimensionais restritas. Qi Fei forneceu exatamente o que o desenho especificava, e as fotos de referência tornaram a aprovação do primeiro artigo instantânea." – Gerente de Qualidade, fornecedor norte-americano de componentes de suspensão.
• "Flexibilidade é fundamental - frequentemente alternamos entre aço de carbono médio e 40Cr, dependendo da aplicação. Eles lidam com isso sem problemas, e o estado semiacabado reduz nosso estoque de peças forjadas brutas para acessórios automotivos ." – Líder de compras, fabricante asiático de peças de precisão automotivas.

Perguntas frequentes

P: Os moldes de cabeça esférica de precisão que receberei serão exatamente iguais às imagens desta página?
R: As imagens mostram amostras reais acabadas ou semiacabadas da produção anterior de componentes de precisão. Eles pretendem ser uma referência de aparência – os blanks que entregamos terão a mesma qualidade visual, formato e condição de superfície. No entanto, se você precisar de um padrão de perfuração ou material diferente, a aparência poderá variar ligeiramente; sempre confirmamos com base no seu desenho.

P: Você mencionou que os materiais são negociáveis. Você pode fornecer 40Cr com uma faixa de dureza específica adequada para componentes de direção de precisão?
R: Sim, fornecemos regularmente aço de médio carbono, inoxidável e 40Cr. Se você precisar de uma dureza específica (por exemplo, 28-32 HRC), podemos ajustar o forjamento e o tratamento térmico de acordo – basta especificar no desenho ou durante a negociação.

P: O que significa “processo de perfuração/usinagem pode ser negociado” para meu pedido de componentes de precisão?
R: Isso significa que podemos entregar a peça bruta forjada (sólida, sem furos) ou com recursos pré-usinados (perfuração parcial ou completa, escareamento, torneamento) de acordo com seu desenho. Isso reduz suas operações secundárias de usinagem de precisão. Confirmamos o escopo (diâmetro do furo, profundidade, posição, acabamento superficial) antes da produção.

P: Vocês fornecem certificados de material para lotes de aço carbono médio ou inoxidável usados ​​em componentes de veículos ?
R: Absolutamente. Para cada lote fornecemos relatórios de teste de material (MTR) mostrando a composição química e propriedades mecânicas, especialmente para aços 40Cr, inoxidáveis ​​e carbono.

P: Qual é o prazo de entrega típico para uma peça bruta de cabeça esférica de precisão personalizada?
R: Após o desenho e a aprovação do material, a preparação do ferramental/amostra leva cerca de 20 a 25 dias. O prazo de produção em massa é de 30 a 40 dias, dependendo da quantidade e se a usinagem de precisão está incluída.

P: Como você garante que os espaços em branco correspondam à referência de aparência e às tolerâncias dimensionais?
R: Nosso departamento de controle de qualidade mantém uma amostra mestre (igual à foto do produto) e realiza 100% de inspeção visual na linha de produção. A amostragem dimensional é conduzida usando medidores calibrados e CMM conforme necessário. Qualquer desvio em defeitos de superfície, padrão de escala ou geometria é rejeitado.
